Thông tin chi tiết sản phẩm:
|
| Chống cháy: | Vâng | Cung cấp bảo vệ niêm phong và căng thẳng: | Cáp 1,3 lõi |
|---|---|---|---|
| Nguồn gốc: | CN(Xuất xứ) | Logo: | Thói quen có thể làm được |
| Vật liệu: | Polyolefin liên kết chéo | thời gian dẫn: | 3-7 ngày |
| loại cách điện: | Khớp co nhiệt | chống tia cực tím: | Vâng |
| Làm nổi bật: | Các khớp thu hẹp nhiệt 3 lõi,Các khớp thu nhỏ nhiệt 42KV,MV Cable Khối thu nhỏ nhiệt |
||

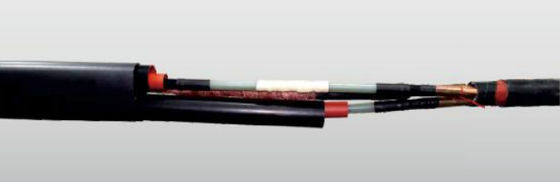

Các khớp thu nhỏ nhiệt 1 lõi, 3 lõi cho cáp MV lên đến 42KV
Khớp nối được thiết kế cho các cáp MV cách nhiệt polymer đơn lõi hoặc ba lõi được bảo vệ lên đến 35kV.
Bụi điều khiển căng thẳng,cùng với thuốc giảm căng thẳng,được sử dụng để làm mịn trường điện ở các đầu màn hình cáp.ống cách nhiệt co lại nhiệt cung cấp độ dày cách nhiệt nhất quán trên cách nhiệt lõi.
Bụi kép lớp giảm nhiệt được áp dụng để giúp đảm bảo giao diện không trống giữa cách điện và màn hình.Hoặc hàn hoặc kết nối đất không hàn có sẵn để cung cấp màn hình liên tục trên các khớp. Việc niêm phong và bảo vệ bên ngoài được thực hiện bởi một ống thu nhỏ nhiệt có lớp dính.

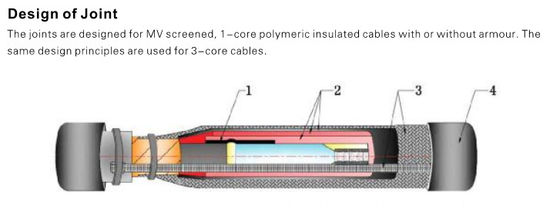

1. Kiểm soát căng thẳng điện
Bụi điều khiển căng thẳng,cùng với thuốc giảm căng thẳng,được sử dụng để làm mịn trường điện ở các đầu màn hình cáp.
2. Isolation và màn hình
Bụi cách nhiệt co lại nhiệt cung cấp độ dày cách nhiệt nhất quán để đáp ứng hoặc vượt quá độ dày của cáp.Khí giảm nhiệt bán dẫn / cách điện ống kép lớp cũng được áp dụng để giúp đảm bảo một giao diện không trống giữa cách điện và màn hình.
3.Bức chắn kim loại
Mái đồng được bọc xung quanh khu vực khớp tái tạo màn hình kim loại. Có kết nối đất hàn hoặc không hàn để cung cấp tính liên tục màn hình trên khớp.
4.Bóng kín và bảo vệ bên ngoài
Việc niêm phong và bảo vệ bên ngoài được thực hiện bởi một ống được phủ keo, co lại nhiệt. Nó cung cấp bảo vệ cơ học và kháng hóa học như mong đợi từ lớp phủ cáp.
• Sản xuất từ polyolefin liên kết chéo
• Các bộ đệm chống cháy có sẵn theo yêu cầu của khách hàng
• Đáp ứng với các yêu cầu cấu hình khác nhau
• Nhiệt độ co lại: bắt đầu ở 90°C, và hoàn toàn phục hồi ở 130°C.
Bảng lựa chọn:
RSJY-1Khớp thẳng cho các cáp cách điện polymer 1 lõi được sàng lọc 6kV, 10kV, 20kV, 30kV và 35kV
Khớp nối được thiết kế cho các cáp MV cách nhiệt polymer lõi đơn được bảo vệ lên đến 35kV.
| Năng lượng danh nghĩa U0,/U(Um) | Chiều cắt ngang ((mm)2) | Bộ số. | L |
| Kích thước ((mm) | |||
| 3.6/6 ((7.2) kV | 25-50 | 6kVRSJY-1/1 | 820 |
| 70-120 | 6kVRSJY-1/2 | 820 | |
| 150-240 | 6kVRSJY-1/3 | 820 | |
| 300-400 | 6kVRSJY-1/4 | 820 | |
| 500-630 | 6kVRSJY-1/5 | 820 | |
| 800-1000 | 6kVRSJY-1/6 | 820 | |
| 1200 | 6kVRSJY-1/7 | 820 | |
| 6/10(12) kV 6.35/11 ((12) kV 8.7/15(17.5) kV |
25-50 | 10kVRSJY-1/1 | 820 |
| 70-120 | 10kVRSJY-1/2 | 820 | |
| 150-240 | 10kVRSJY-1/3 | 820 | |
| 300-400 | 10kVRSJY-1/4 | 820 | |
| 500-630 | 10kVRSJY-1/5 | 820 | |
| 800-1000 | 10kVRSJY-1/6 | 820 | |
| 1200 | 10kVRSJY-1/7 | 820 | |
| 12/20 ((24) kV 12.7/22 ((24) kV | 35-50 | 20kVRSJY-1/1 | 820 |
| 70-120 | 20kVRSJY-1/2 | 820 | |
| 150-240 | 20kVRSJY-1/3 | 820 | |
| 300-400 | 20kVRSJY-1/4 | 1020 | |
| 500-630 | 20kVRSJY-1/5 | 1020 | |
| 800-1000 | 20kVRSJY-1/6 | 1020 | |
| 1200 | 20kVRSJY-1/7 | 1020 | |
| 18/30 ((36) kV 19/33 ((36) kV |
35-50 | 30kVRSJY-1/1 | 1100 |
| 70-120 | 30kVRSJY-1/2 | 1100 | |
| 150-240 | 30kVRSJY-1/3 | 1100 | |
| 300-400 | 30kVRSJY-1/4 | 1100 | |
| 500-630 | 30kVRSJY-1/5 | 1100 | |
| 800-1000 | 30kVRSJY-1/6 | 1100 | |
| 1200 | 30kVRSJY-1/7 | 1100 | |
| 20.8/36 ((42) kV | 50 | 35kVRSJY-1/1 | 1100 |
| 70-120 | 35kVRSJY-1/2 | 1100 | |
| 150-240 | 35kVRSJY-1/3 | 1100 | |
| 26/35 ((42) kV | 35kVRSJY-1/4 | 1160 | |
| 500-630 | 35kVRSJY-1/5 | 1160 | |
| 800-1000 | 35kVRSJY-1/6 | 1160 | |
| 1200 | 35kVRSJY-1/7 | 1160 |
Lưu ý:
1- Các đầu nối cần được đặt riêng.
2.RSJY-1 là cho các cáp với màn hình dây đồng mà không có áo giáp.
3.Solderless kết nối đất phải được đặt hàng riêng như sau:
·Đối với các cáp có màn hình dây đồng và dây giáp, thêm hậu tố-WA.Ví dụ,6kVRSJY-1/1-WA.
·Đối với các cáp có màn hình băng đồng với dây giáp, thêm hậu tố-X. Ví dụ, 6kVRSJY-1/1-X.
RSJY-3Khớp thẳng cho các cáp cách điện polymer 3 lõi được sàng lọc 6kV, 10kV, 20kV, 30kV và 35kV
Khớp nối được thiết kế cho ba lõi polymer cách điện MV được bảo vệ lên đến 35kV.
| Năng lượng danh nghĩa U0,/U(Um) | Chiều cắt ngang ((mm)2) | Bộ số. | L |
| Kích thước ((mm) | |||
| 3.6/6 ((7.2) kV | 25-50 | 6kVRSJY-3/1 | 1620 |
| 70-120 | 6kVRSJY-3/2 | 1620 | |
| 150-240 | 6kVRSJY-3/3 | 1620 | |
| 300-400 | 6kVRSJY-3/4 | 1620 | |
| 500-630 | 6kVRSJY-3/5 | 1620 | |
| 6/10(12) kV 6.35/11 ((12) kV 8.7/15(17.5) kV |
25-50 | 10kVRSJY-3/1 | 1620 |
| 70-120 | 10kVRSJY-3/2 | 1620 | |
| 150-240 | 10kVRSJY-3/3 | 1620 | |
| 300-400 | 10kVRSJY-3/4 | 1620 | |
| 500-630 | 10kVRSJY-3/5 | 1620 | |
| 12/20 ((24) kV 12.7/22 ((24) kV | 35-50 | 20kVRSJY-3/1 | 1620 |
| 70-120 | 20kVRSJY-3/2 | 1620 | |
| 150-240 | 20kVRSJY-3/3 | 1620 | |
| 300-400 | 20kVRSJY-3/4 | 2320 | |
| 500-630 | 20kVRSJY-3/5 | 2320 | |
| 18/30 ((36) kV 19/33 ((36) kV |
35-50 | 30kVRSJY-3/1 | 2520 |
| 70-120 | 30kVRSJY-3/2 | 2520 | |
| 150-240 | 30kVRSJY-3/3 | 2520 | |
| 300-400 | 30kVRSJY-3/4 | 2520 | |
| 500-630 | 30kVRSJY-3/5 | 2520 | |
| 20.8/36 ((42) kV | 50 | 35kVRSJY-3/1 | 2520 |
| 70-120 | 35kVRSJY-3/2 | 2520 | |
| 150-240 | 35kVRSJY-3/3 | 2520 | |
| 26/35 ((42) kV | 35kVRSJY-3/4 | 2620 | |
| 500-630 | 35kVRSJY-3/5 | 2620 |
Lưu ý:
1- Các đầu nối cần được đặt riêng.
2.RSJY-3 là cho các cáp với màn hình dây đồng mà không có áo giáp.
3.Solderless kết nối đất phải được đặt hàng riêng như sau:
·Đối với các cáp có màn hình dây đồng và dây giáp, thêm hậu tố-WA.Ví dụ,6kVRSJY-3/1-WA.
·Đối với các cáp có màn hình băng đồng với dây giáp, thêm hậu tố-X. Ví dụ, 6kVRSJY-3/1-X.
